Exploitation et signalisation du tramway de Marseille

La RTM exploite la totalité du réseau de tramway, c'est-à-dire les 3 lignes qui traverse la ville.

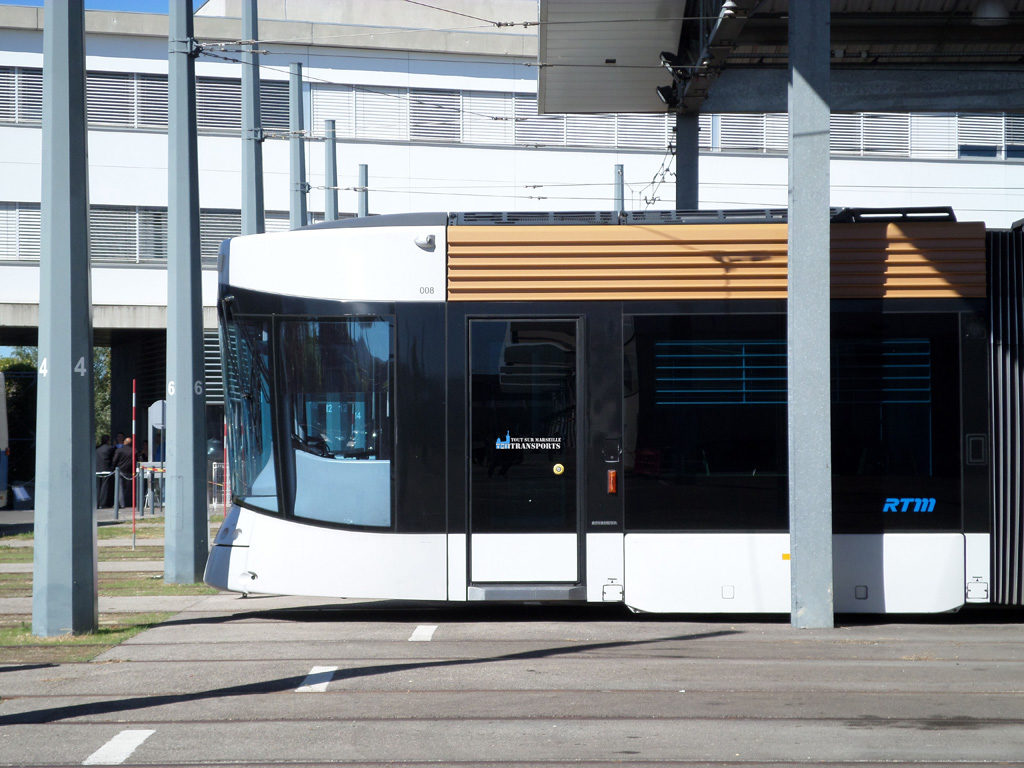

Le seul dépôt de tramway de la ville se situe à Saint Pierre à côté du dépôt de bus du même nom, l'entretient, la réparation et le nettoyage des trains se font également au même endroit.

Prochainement avec le projet de prolongation de la T3, un nouveau dépôt sera certainement ouvert dans le sud de la ville.

L'injection des rames sur le réseau en début de service se fait à Saint Pierre direct grâce aux aiguillages présentes à l'intersection du dépôt et de la ligne parallèle, la rame a donc possibilité de commencer et terminer le service à cette station, c'est également ici que les relèves des wattman sont effectué.

Pour l'injection des rames sur la ligne T2, il faut emprunter une partie de la ligne T1 en hors service et sortir à Blancarde avec les aiguillages qui relies terminus Blancarde de la T2 à la ligne T1, cette partie de l'opération est réputée dangereuse, comme il a été démontré une fois suite à une inattention du chauffeur deux tramway se sont percuté en phase d'attente, heureusement aucune blessure grave n'a été constaté.

L'injection sur la T3 s'avère plus lente, car comme pour la T2 il faut passer par la ligne T1 puis traverse une grande partie de la T2 pour rejoindre le tronçon commun aux deux lignes, le fait d'ouvrir à l'avenir un dépôt dans le sud facilitera la tâche du wattman qui commencera le service.

Pour que tout ce petit système réglé comme une horloge ne déraille pas, la RTM peut compter sur un système de signalisation infaillible, voici toutes les significations des différents signaux :

Signalisation tramway de Marseille (Signal horizontal)Signal horizontal au repos, aucun tramway en approche en amont du signal, interdit au wattman de franchir le signal cependant il peut repartir sur l'ordre du régulateur à une vitesse maxi de 10 km/h et avec feux de détresse.

Signalisation tramway de marseille (signal du disque)Signal du disque, ordonne l’arrêt, il peut être franchi si le wattman n'est pas en mesure de s’arrêter à temps, généralement le signal passe au disque dès le passage de la motrice de tête.

Signalisation tramway de Marseille (Signal vertical)Signal vertical, permet au wattman de franchir le signal.

Signalisation tramway de Marseille

Signal horizontal avec losange clignotant orange qui signifie qu'un train en amont du signal est en approche et que celui-ci est pris en charge et détecter par le système de signalisation jusqu’au franchissement du signal.

Signalisation tramway de MarseilleSignal horizontal avec losange d’approche de train et point d'exclamation clignotant bleu qui avertit du changement imminent du signal.

Rue de Rome

Voici un cas de signal en condition réel

Pour que les manœuvres et autre changement de voie se passe le mieux possible des signaux spéciaux sont utilisés.

arret aiguillage

Signal d'aiguillage horizontal, le signal commande un arrêt absolu et infranchissable car l'aiguillage n'est pas correctement positionné.

aiguillage droit

Signal vertical droit, l'aiguillage est positionné pour que le train se dirige sur la voie en face.

aiguillage gauche

Signal oblique gauche, l'aiguillage est positionné pour que le train emprunte la voie à gauche.

auguillage droite

Signal oblique droite, l'aiguillage est positionné pour que le train emprunte la voie de droite.

Signalisation tramway de Marseille

Signal rouge, arrêt absolu infranchissable, le wattman ne peut pas s'engager sur le tronçon en aval du signal, car un obstacle empêche la progression du train sur les voix (Tram en manœuvre ou aiguillage mal positionner).

tram vert

Signal vert, autorise le passage sur un tronçons libre comportant généralement un aiguillage ou une voie a sens contraire.

Autres cas :

  • Signal disque clignotant : Le système de signalisation est en panne ou en maintenance, le wattman peut franchir le signal avec une vigilance accrue et une vitesse réduite.
  • Signal totalement éteint : Le système de signalisation est en panne ou en maintenance, le wattman peut franchir le signal avec une vigilance accrue et une vitesse réduite.

courant de traction

Pour que le train puisse avancer il a besoin d'un courant de traction de 750 V continu, mais comment savoir si celui-ci est présent sur la LAC (Ligne qui amène le courant de traction), c'est tout simple il suffit de regarder le feux suspendu sur les supports des LAC, ce signal est un feux fixe orange, si le courant est présent le signal est allumer, si il est absent le feux clignote.

Des plaques indices montrent une flèche peut être éditionnée pour désigner à un croisement les différentes LAC alimenté ou non, exemple sur la photo ci-dessous :

Rue de Rome



tram-vitesse

Comme indiquer la vitesse sur le tronçon en aval est limité a 40km/h, le panneau qui affiche la limitation de vitesse est de fond blanc écrit en noir.
